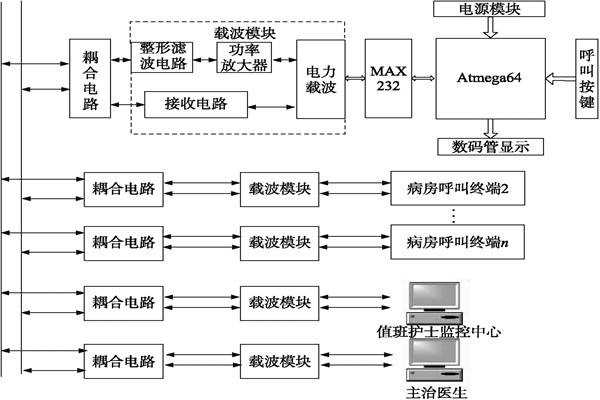

根據醫院呼叫係統實際功能需求對醫院呼叫係統硬件電路進行設計。係統硬件電路主要由電源模塊、電力載波發送模塊、電力載波接收模塊、時鍾模塊、數據顯示模塊、呼叫按鍵模塊、串口模塊和看門狗模塊等組成，其整體硬件電路如圖所示。

醫院呼叫係統有效解決了傳統醫院呼叫係統結構複雜、施工難度大、擴展能力差等問題。當病人需要醫護人員幫助時，病人通過醫院呼叫係統將呼叫請求信息傳輸給相應的主治醫生或護士，主治醫生或值班護士接收到請求信息後，通過醫院呼叫係統給予相應的應答，從而穩定病人情緒，提高醫療整體服務水平。
